边墙风机



一、特性及应用

      诱导风机是无风道射流诱导通风系统的一部分,它与送风风机、排风机组成整个系统。其原理是由经系统设计、适当布置的多台诱导风机喷嘴射出的高速气流、诱导室外的新鲜空气或经过处理的空气,在无风管的条件下将其送到所要求的区域,实现最佳的室内气流组织,以达到高效经济的通风换气首颗。使用无管射流诱导通风系统时,可省去设计、制造、安装风管及其它配套工程方面的费用,这部分费用比使用的诱导风机组昂贵的多,而且以整个层面为通风风道,送风风机、排风风机所需要风压比使用管道时小的多,这样就可以选用大风量较低风压的风机,使所需功率降低,大幅地降低了运行成本的投资费用。当送排风机停止运转时,诱导风机仍可运转。起到局部通风换气的作用。

      诱导风机内置高效率离心风机、噪声低、体积小、重量轻、吊装方便(立式、 卧式安装均可)、维护简单,广泛配套应用于地下停车场,体育馆、车闻、仓库、商场、超市、娱乐场等大面积场合的通风。

      YDF-I型诱导风机一般用于无风诱导通风机系统,有立、卧式两用两种结构形式,电机采用风机专用单相电机。

      喷流诱导系统可设计智能系统,在诱导空间内设置空气质量传感器,用以探测一氧化碳浓度,通过控制器自动控制诱导风机的开启与停止(配置智能诱导风机),以实现自动化控制。


二、诱导通风系统与传统的风管式通风系统相比具有的优点:

1、系统规划设计简单,设计变动弹性大,修改容易,布置灵活,喷射方向可能随时随地调节;

2、安装简便,施工简单,可安装在有针对性的位置,消除死角;

3.维护简单方便。单机维护,不影响整个系统的运行;

4、换气质量高,诱导系统使用整个空闻空气完全流通,不留死角,提高了空气品质;

5、风机由优质冷轧平板制成,外表喷塑,整机美观大方,与空间装饰的协调性好。

6、电机采用免维护风机专用电机,内置高效离心风机,噪声低,叶轮经高精度动平衡校验,振动小。


三、性能参数表及外形尺寸表



四、外形尺寸及喷嘴安装形式

(1) YDF-I-6L立体诱 导风机示意图(万向球形喷嘴)

      球形喷口立式诱导风机由离心式通风机、消声机箱、三个万向球形喷嘴组成,回转角度<60* ,喷口φ80X3;

      主要特点:喷口位置增加8个,可任意调整喷口,适应不同的设计和现场实际需要,机组小型化,风机效率提高。



(2) YDF-1-6W1卧式诱导风机示意图(万向球形喷嘴)
      球形喷口卧式诱导风机由离心式通风机、消声机箱。三个万向球形喷嘴组成,回转角度<60",喷口φ80X3。主要特点:调节灵活方使回转角大,适用在多种环境安装,外形美观大方。

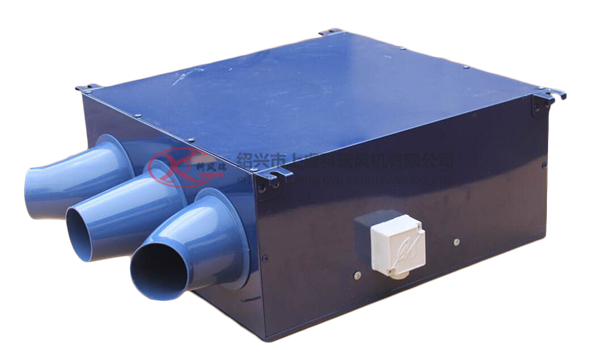

(3) YDF-1-6W2诱导风机示意图(导管式喷嘴)
      导管卧式诱导风机由离心式通风机、消声机箱、三种以下导管组成。回转角度<45*,导管长=400mm,φ80X3.主要特点:气流导向准确,喷射间距远,接力传递卷吸量大。




(4) YDF-1-6W3诱导风机
      可配用万向球形喷嘴或导管式喷嘴,外形右见图。




(5) YDF-Z- -2.2诱导风机示意图
      无箱轴流诱导风机由轴流风机、消声器、喷嘴、固定架组成,回转角度<60”,喷口φ175。
      主要特点:产品类似隧道射流风机、射程更加长远,适应高大型场所,安装方便。



五、卧、立式安装示意图
      诱导风机组是整个送排风系统的一个重要的中间通风衔接环口,进风口、排风口位置,诱导风机的安装位置十分重要,直接关系到能否形成合理的气流。理想的布局是让送排风机在空间上形成主气流,通过诱导风机的诱导送风,来完成整个空间的送排风。




六、诱导风机数量的计算
      所需诱导风机的台数,在考虑通风方式(机械送排风,自然进风机械排风),有无隔墙,空间形状的前提下,技每台诱导风机所要承担的面积计算,可参照下表确定:



七、可应用场合简介
1、通风换气效果比较
      下图为传统式风管系统与诱导通凤系统在CO浓度上的比较;
      深色区域显示各不同点的氧化碳浓度,传统的凤管通风系统在车子经过的区域,由于仅为局部换气,CO浓度明显较高,而诱导通风系统,因是全风量换气,平均CO依度明显较低,且最高的CO浓度出现在近排风设备处,若加装CO感测器,因气流分布均匀,探测效果好,可控制风机的运转状态,以节省电力费用。




2、 诱导风机的诱导风量




根据动量定理及射流理论,诱导风机的诱导风量可用下式进行计算: Qx/Q=X/0.37

注:式中Qx射程x处射流诱导风量,Qo-诱导风机的风量;

当末端风速为0.5m/8,X=10m时,风量为650m'/h- -台诱导风机可诱导风量达至17560m3/h

3、应用场合示图

      对地下停车场,可有效地排除汽车排放的一氧化碳及其它污染气体,节省层高空间,方便其它管道布置,通风换风的效果比传统的风管通风系统更佳。

      体育场馆、室内游戏池、展览中心等高大空间的建筑物,冬季时的热空气下送是个难题,通过使用诱导风机,可有效地解决上部热空气的下送问题,提高底部温度,节省能源;夏季使空调气流组织理想,消除死角,使各部位都能保持舒适的温度。

      对于车间、仓库、超市可在通道上方安装诱导风机,有效地组织气流的流动,不形成死角;并且可以随着布局的调整,方便地调整诱导风机的布置位置。

      注意消防通风时: 1、排烟风机的选用:宜和平时排风机组结合,机房合用。2、排烟风管可按“排烟口距防烟分区内最远点的水平距离不超过30m”的原则布置,风管管径可按规范规定的风速来确定。
