边墙风机

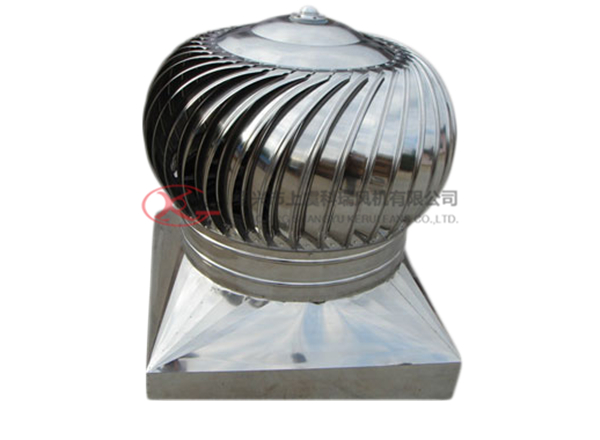

DWT-IV型(无电机涡轮式)

1、特点

①环保:无须电力,连续运转高效节能,无噪音、无火花、无爆炸性。

②防风雨特性:圆弧形叶片,每一叶片与叶片之间有空隙,旋转时叶片互相补位把这些空隙填补,大量雨水延着圆的节线抛出,小量雨水也延着叶片流落屋顶,不会流入满轮里,同时旋转的涡轮使空气由叶片间隙流出,阻挡雨水进入。

③运转装置:采用高技术水准的滚珠轴承,这种轴承是完全封闭,而且永远自我润滑,使它能在低于3.2KW时速的微风下转动。

④防尘:涡轮排风机是24小时不停转,灰尘不易附著,即使需清洗也很方便。

⑤维修费:旋转式排风排气机不需维修,也不需要更换零件,提供绝对优良品质,因此选择无电机涡轮风机是投资者最佳的保障。

⑥重量轻盈:涡轮排气机安装于屋顶上连底座-并算总重量约15KG/座,相当轻盈,在设计钢结构荷重时,可以不需考虑。

⑦采光叶片与叶片之间有空原光线会由此进入室内,可增加照明度5 -10%,定程度上节省电费。

⑧寿命: 一般使用寿命在1 5年以上。

⑨适用范围广:只需风速0.2m/s的微风,室内外温差0.5C以上即能不间断旋转,不仅适用平屋顶,而且可在不超过31.5C的斜屋顶上,将涡轮轴线调整为垂直状态。

2、应用

①产生空气对流、排散热气。

②减低室内温度、增加室内新鲜空气。

③减低空调负荷、增加制冷效果。

④抽出屋顶湿气、霉气、蒸气、保持楼顶干爽。

⑤代替重型电排风机,减低采购成本,节省电费,减少噪音。

⑥适用于工厂、仓库、大厦天台、别墅、天井、花房、禽畜养殖、矿山坑道及一切房顶的通气、换气、散气场所。

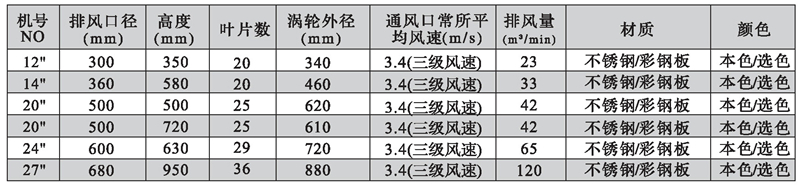

3、性能参数


注: 1、一般常年平均风速为3.4m/s (三级风) ,室内外温差5C,如室内外温差>5C,可适当增加安装数量。

2,建筑物高度在6米以下使用时效果较佳。

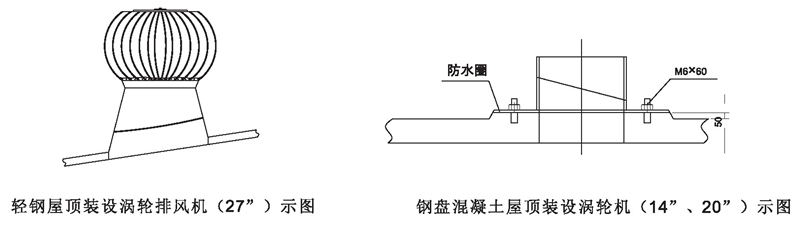

DWT-IV型(无电机)屋顶涡轮排风机屋面安装示图说明

为使涡轮机达到最高的效率,安装的位置必须在屋顶的高处,避免装设在护墙之后或可能被附近的高楼、树木挡住风势的地方。

涡轮排风机安装指南:

1、排气机的理想位置尽量靠近屋脊线,安装时家板上倾边缘嵌入屋脊金属盖板下的缝隊里。

2、以底板内孔为样板画出洞口轮廓线,用切割机完成切割面板洞口。

3、嵌入底板,将底板用自攻钉(至少10颗)固定在屋面板上。将底板下倾边缘端切割成与屋面板相同断面波形折盖空隙。

4、装上底座,用水平尺测量其底座上端部成水平再用自攻钉将底座及底板固定。

5、排气机套入底座端部以白攻钉固定排气机。

6、用玻璃胶将自攻钉及接合缝填补即完成安装。

注意:

1、每个排气机的中心间距不小于3M。

2、避免排气机安装于有乱流处,以及和垂直墙相邻的低屋面外,炎热区域需加装其他排气机以满足特殊要求。



注: 14"内径为φ300,外径为φ460; 20内径为φ500,外径为φ620; 27"内径为φ600/φ680,

外径为φ840/φ880。

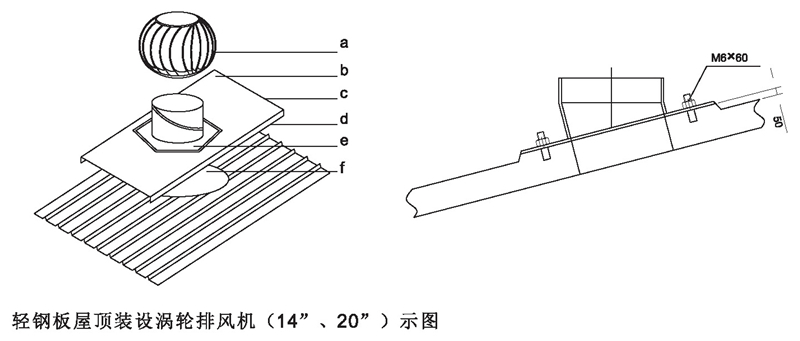

a.涡轮排风机

b.钢板上缘必須插入脊業的盖板内

c.平面钢板成型后必须大于安装孔的面积

d.钢板两侧向下折成直角,必须掩盖量面板的波峰

e.调整座

f.安装孔

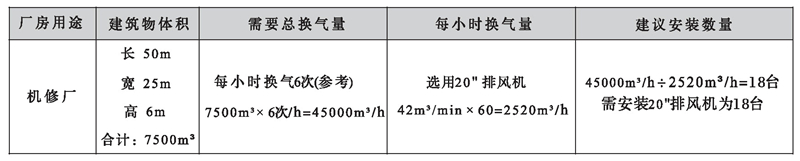

换气计算示例
