一、特性及应用

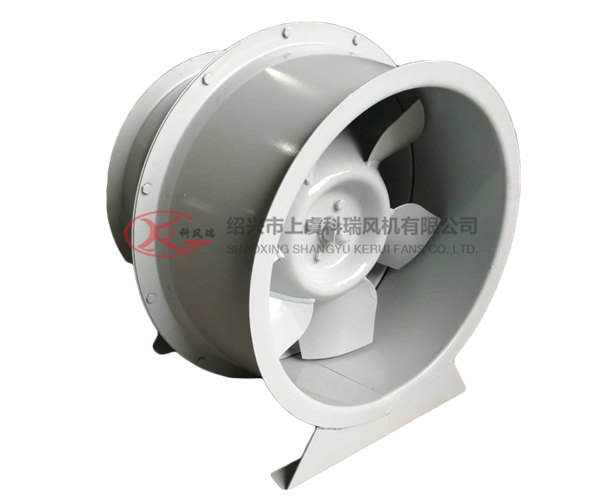

SJG系列风机应用斜流子午加速设计方法,采用鼓形或直形风简、锥形轮毅、扭曲翼形叶片结构形式。兼有离心式风机压力系数较高和轴流式风机流量系數较大的特点,具有噪声低、耗电省、结构紧凑等优点,卧式、立式安装均可。广泛适用于工业和民用建筑的送排风系统。
可根据输送介质的要求,制成防腐、防爆型,用于输送有腐蚀性、易燃易爆的气体。
本系列风机亦可制成屋顶式,表示方法为机号后面加字母"W"。

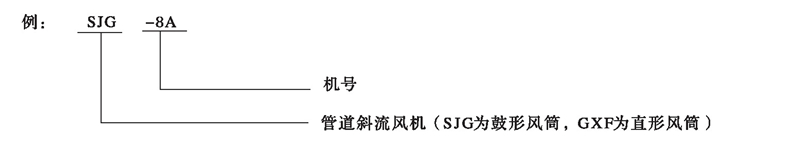

二、型号说明

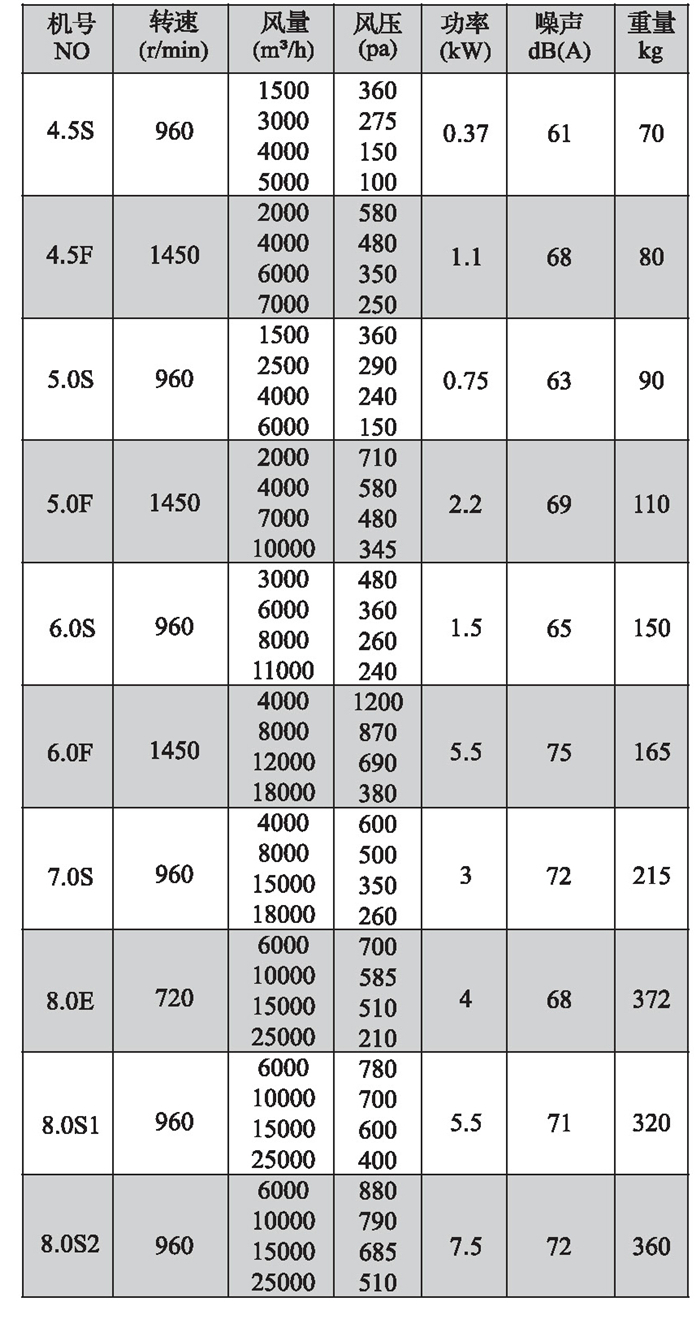

三、性能参数表
SJG型

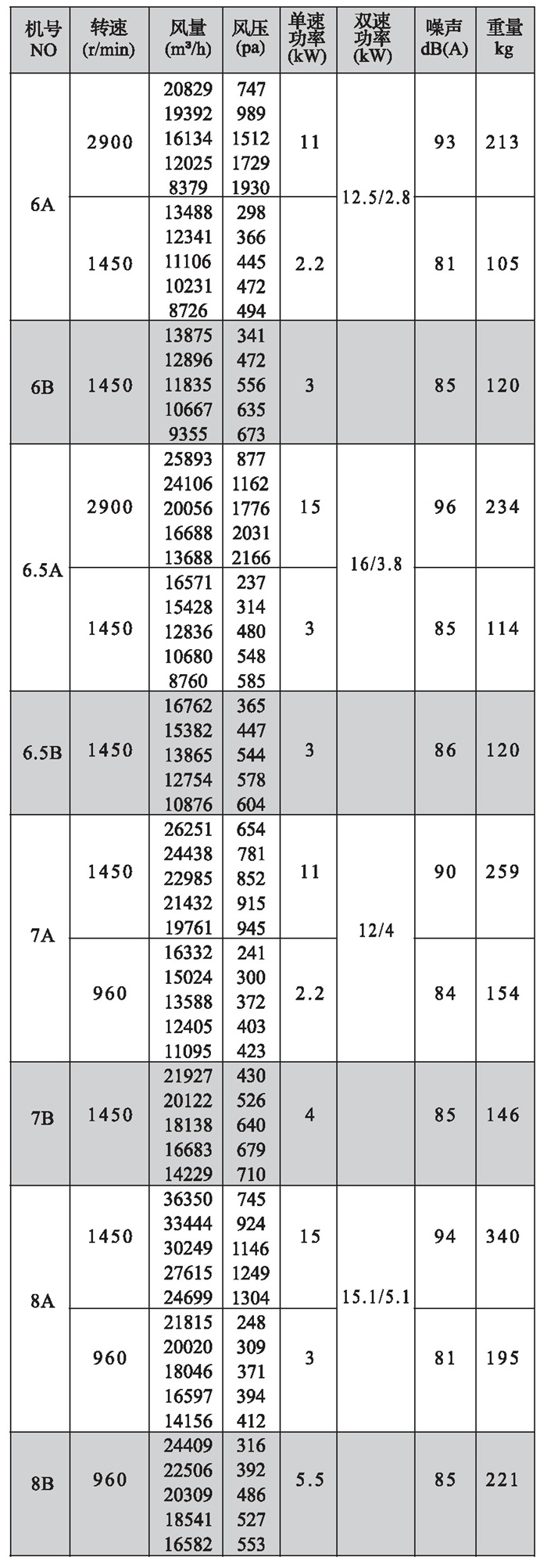

GXF型
GXF型
注:双速风机重量参考同号中高速风机的重量。
四、SJG型风机外形尺寸表(单位:mm)
注:风机出厂时法兰一般不打孔。n-φ1仅供参考,若要打孔请用户在订货时说明.

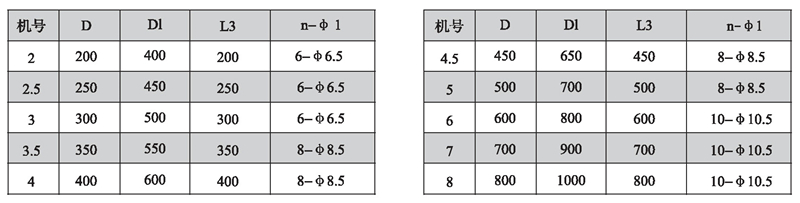

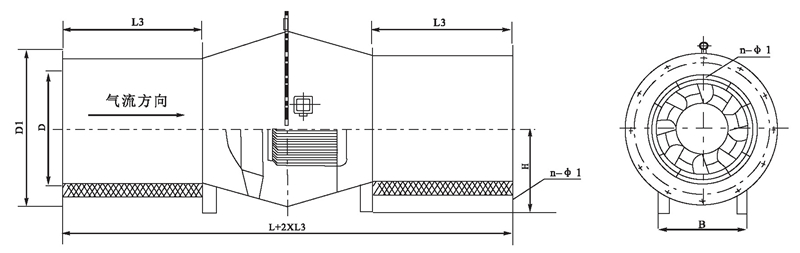

五、XSJG型加消音风机外形尺寸表(单位:mm)
注: XGXF-I型风机进出口加设消声器,可消声6-10dB(A),亦可加长消声器, 以降底更大数值的噪声。

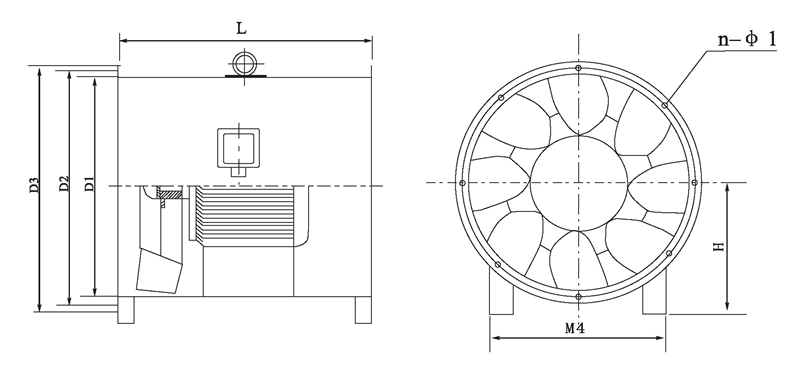

六、GXF型风机外形尺寸表(单位:mm)
GXF-A型低速、GXF-B型外形尺寸表
注: 1.GXF型亦可加装进出口消声器,加装方法同XSJG型,一般可消声6- 10dB(A)。
2.风机出厂时法兰一般不打孔n-φ1仅供参考,若要打孔请用户在订货时说明。
