边墙风机

一、特性及应用

HTF系列风机设计独特:高温电机全封闭内置,配设专门的电机冷却系统,采用CAD软件多目标优化设计的轴流和混流叶轮结构,通过多速驱动形式,达到一机两用(即常用送排通风和消防使用时高温排烟),配设电控箱后可远程自动控制。具有耐高温性能优良、效率高、体积小,安装简便(水平、垂直、吊装均可)等优点,广泛应用于高层建筑、烘房、地下车库、地铁、隧道等场合消防排烟和送排通风。按GA211- 2009《消防排烟风机耐高温试验方法》测定,能在280C高温条件下连续运行40分钟以上,已被全国各大城市消防部门认可采用。


二、型号说明



注: HTF型可根据需要制成消音型(进出风端加置专用消声器) ;表示方法: 机号后面加字母“X”。HTF型均可制成屋顶式,表示方法:机号后面加字母“W”

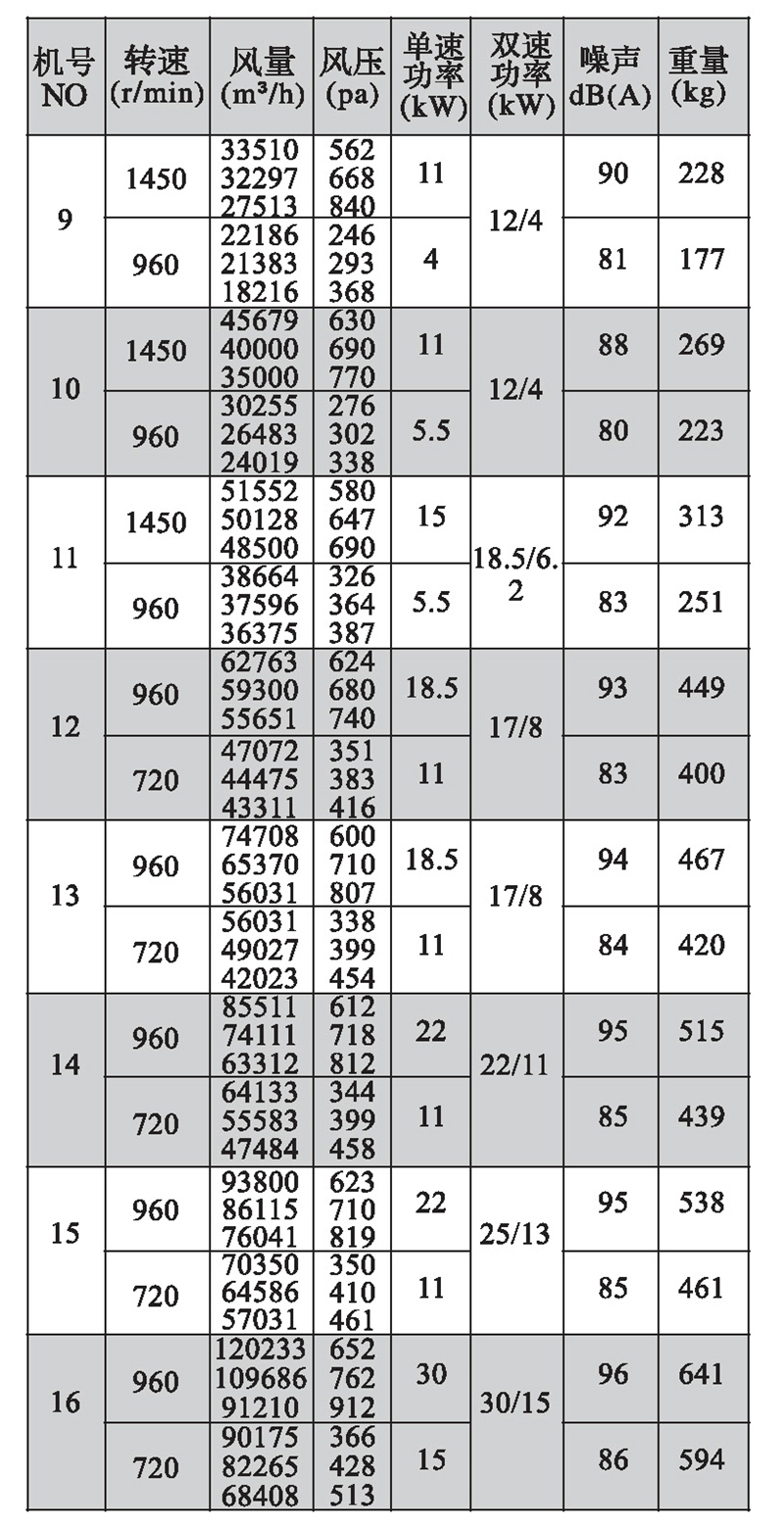

三、性能参数表

HTF-I (Ⅱ) 型(单、双速)




注:双速风机重量参考同号中高速风机的重量。

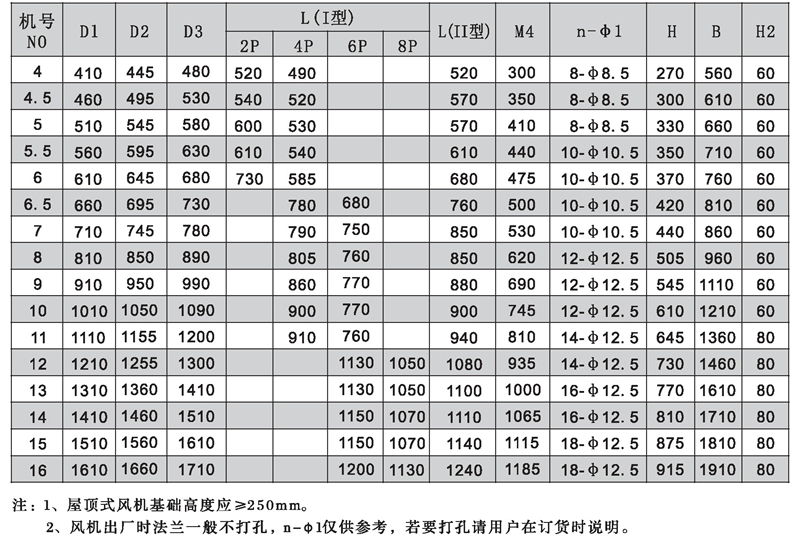

四、HTF型风机外形尺寸表(单位: mm)

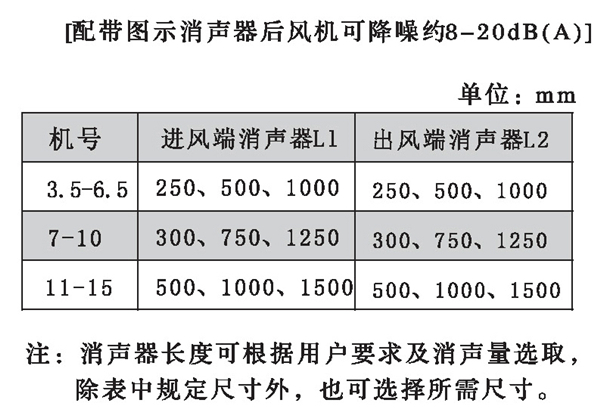

五、HTF型风机配带消声器外形尺寸表
